ROZDIELY POVRCHOVEJ ÚPRAVY
Na trhu sú tiež dostupné gabionové koše vyrábené z drôtov. Tieto však majú veľmi nízku stabilitu a životnosť, nemožno sa na ne spoľahnúť. Preto sme sa rozhodli na výrobu našich košov použiť ťahanú oceľ s priemerom 4 a 5mm, navyše povrchovo upravovanú žiarovým zinkovaním – aby sme mohli zákazníkom ponúknuť naozaj kvalitný a dlhodobo funkčný produkt.
Prvý patent na žiarové zinkovanie bol zaregistrovaný vo Francúzsku 10. mája 1837. Žiarový zinkový povlak je progresívny spôsob ochrany oceľových výrobkov a konštrukcií namáčaním v roztavenom zinku pri teplote 450 – 460 °C, so zaručenou životnosťou až 60 rokov.
Hodnoty povrchovej úpravy žiarovým zinkovaním:
| Operácia | Žiarové ponorné zinkovanie | Galvanické zinkovanie | Zinková metalizácia | Náterový systém č.1 | Náterový systém č.2 |
|---|---|---|---|---|---|
| Príprava povrchu | Žiadna | Povrch dobre vyčistený | Pieskovanie | Pieskovanie | Ručný |
| Základná farba | Žiadna | Žiadna (doporučené chromátovanie) | Organický náter ihneď po vychladnutí | Žiadny | Jeden |
| Vrchný náter | Zinok – 85µm | Zinok – 10 µm | Zinok 25-100 µm | Tri | Dva |
| Reakcia povlaku zinku s oceľou | Vytvára zliatinu | Nevytvára zliatinu | Nevytvára zliatinu | Samostatný náter | Samostatný náter |
| Prístupnosť miest členitých, tvarových výrobkov | Ideálne pre zložité vonkajšie a vnútorné plochy | Obmedzená vonkajšia členitosť výrobkov | Obmedzená vonkajšia členitosť výrobkov | Obmedzený prístup | Obmedzený prístup |
| Ošetrenie vnútorných plôch | Zaručené | Takmer žiadne | Žiadne | Žiadne | Žiadne |
| Vplyv operačnej obsluhy | Žiadny – automatická línka | Žiadny – automatická línka | Veľký – ručný nástrek zinku | Veľký – ručná príprava, nástrek | Veľmi veľký |
| Životnosť | Veľmi dlhá 25 až 60 rokov |
Predĺžená 3 až 8 rokov |
Rôzna 6 až 20 rokov |
Rôzna/nerovnorodá cca 11 rokov |
Rôzna/veľmi nerovnorodá cca 8 rokov |
| Zaobstarávacie náklady | 100 | 200 | 200 | 210 | 180 |
| Elektrochemická ochrana | Áno | Žiadna | Žiadna | Žiadna | Žiadna |
| Odolnosť voči poškodeniu | Výborná | Dobrá | Dobrá | Zlá | Zlá |
| Odolnosť voči avrazívnosti | Výborná | Dobrá | Dobrá | Zlá | Zlá |
| Kontrola | Jednoduchá | Jednoduchá | Ťažšie vykonateľná | Jednoduchá | Dosť jednoduchá |
| Údržba (výmena) | Žiadna | Každých cca 6 rokov | Každých cca 13 rokov | Každých cca 11 rokov | Každých cca 8 rokov |
Hodnoty povrchovej úpravy BEZINAL (Galfan)
| p. č. | Technický parameter – vlastnosť | Charakteristika – hodnota parametra |
Poznámka | |
| základný materiál – drôt: | ||||
| – | materiál | oceľ. drôt hrubo žiar. pozink. Zn + Al | ||
| 1. | priemer drôtu fd (a dovolená tolerancia) | 4,5 mm | ||
| 2. | pevnosť v ťahu Rm | od 450 MPa ÷do 600 MPa | ||
| 3. | ťažnosť drôtu A200 | min. 8 % | ||
| 4. | plošná hmotnosť povlaku BEZINAL® | EN 10 244-2:2001 | ||
| 5. | priľnavosť zinku / pri otoč. kol tŕňa d = 3 D | bez odlupkov, trhlín (Zn) | ISO 7802 EN 10218-1 |
|
| zvárané siete pre gabióny : | ||||
| – | materiál | oceľ. drôt hrubo žiar. pozink. Zn + Al | ||
| 6. | profil drôtu (priemer) fd (a dov. tolerancia) | 4,5 mm | ||
| 7. | rozmery – dĺžka siete | od 200 mm do 100.000 mm | *1) | |
| 8. | rozmery – šírka siete | od 200 mm do 2.650 mm | *2) | |
| 9. | rozmery – veľkosť ôk siete (rozstupy drôtov) | 100×100 mm | 100×50 mm | |
| 10. | pevnosť v ťahu drôtov siete so zvarmi | od 450 MPa ÷do 600 MPa | gSW < 0,9 | |
| 11. | plošná hmotnosť povlaku BEZINAL® | EN 10 244-2:2001 | ||
| 12. | odolnosť proti korózii | min. 2 000 hodín – bez hrdze | STN ISO 9227 alebo DIN 50021 |
|
| 13. | únosnosť zvarov v šmyku | min. 0,3 . Re. ASmen [kN] | ||
| 14. | tolerancia rozstupov drôtov na 1 bm | ± 5mm/1 bm siete | ||
| 15. | tolerancia rozdielu uhlopriečok siete | max. ± 30 mm | ||
| špirály : | ||||
| – | materiál špirál | oceľ. drôt hrubo žiar. pozink. Zn + Al | ||
| 16. | profil drôtu (a dovolená tolerancia) | 4,5 mm | ||
| 17. | pevnosť v ťahu Rm | od 450 MPa ÷do 600 MPa | ||
| 18. | ťažnosť drôtu A200 | min. 8 % | ||
| 19. | plošná hmotnosť Zn + Al (v povlaku) | EN 10 244-2:2001 | ||
| 20. | priľnavosť zinku / pri otoč. kol tŕňa d = 3 D | bez odlupkov, trhlín (Zn) | ISO 7802 EN 10218-1 |
|
| 21. | rozmery spoj. špirály | tab. č. 2 | ||
| dištančné spony : | ||||
| – | materiál spôn | oceľ. drôt hrubo žiar. pozink. Zn + Al | ||
| 22. | profil drôtu (a dovolená tolerancia) | 4,5 mm | ||
| 23. | pevnosť v ťahu Rm | od 450 MPa ÷do 600 MPa | ||
| 24. | ťažnosť drôtu A200 | min. 8 % | ||
| 25. | plošná hmotnosť Zn + Al (v povlaku) | EN 10 244-2:2001 | ||
| 26. | priľnavosť zinku / pri otoč. kol tŕňa d = 3 D | bez odlupkov, trhlín (Zn) | DIN 51015 | |
Vizuálne rozdiely povrchovej úpravy

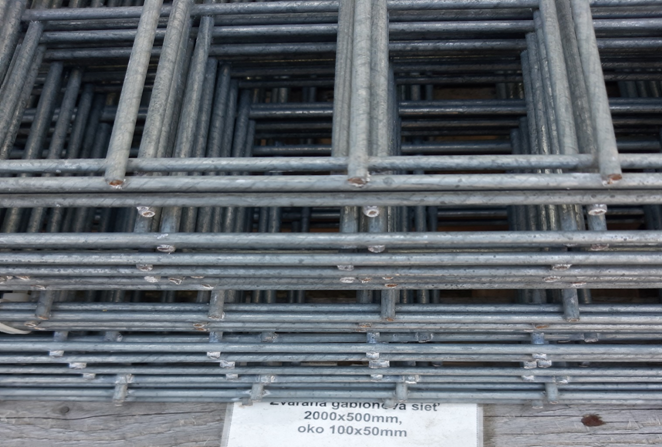

VIZUÁLNA UKÁŽKA POVRCHOVEJ ÚPRAVY INÝCH DODÁVATEĽOV. Viditeľný strih a zvar, ktorý časom koroduje.
VIZUÁLNA UKÁŽKA NAŠEJ POVRCHOVEJ ÚPRAVY FIRMY HASTA– ŽIAROVÝ ZINOK
